• Raddurchmesser - max.150 mm
• Radbreite100 mm
• Modul - max.3
• Modul - min.1
• Schrägungswinkel - max.+/- 45 °
• Schlittenhub100 mm
• Zähnezahl5 - 150
• Einspannlänge max.350 mm

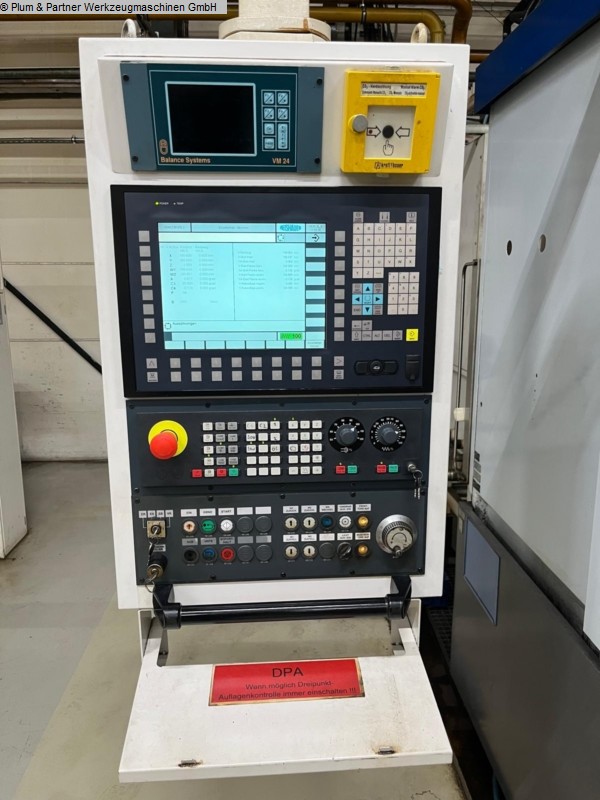

• SteuerungSiemens 840 D
• Nennleistung38 kVA
• Abmessungen Maschine2,45 x 2 x H = 2,5 m
• Maschinengewicht ca.8 t
• Raumbedarf ca. m

Zubehör

• Elektrik 400 Volt

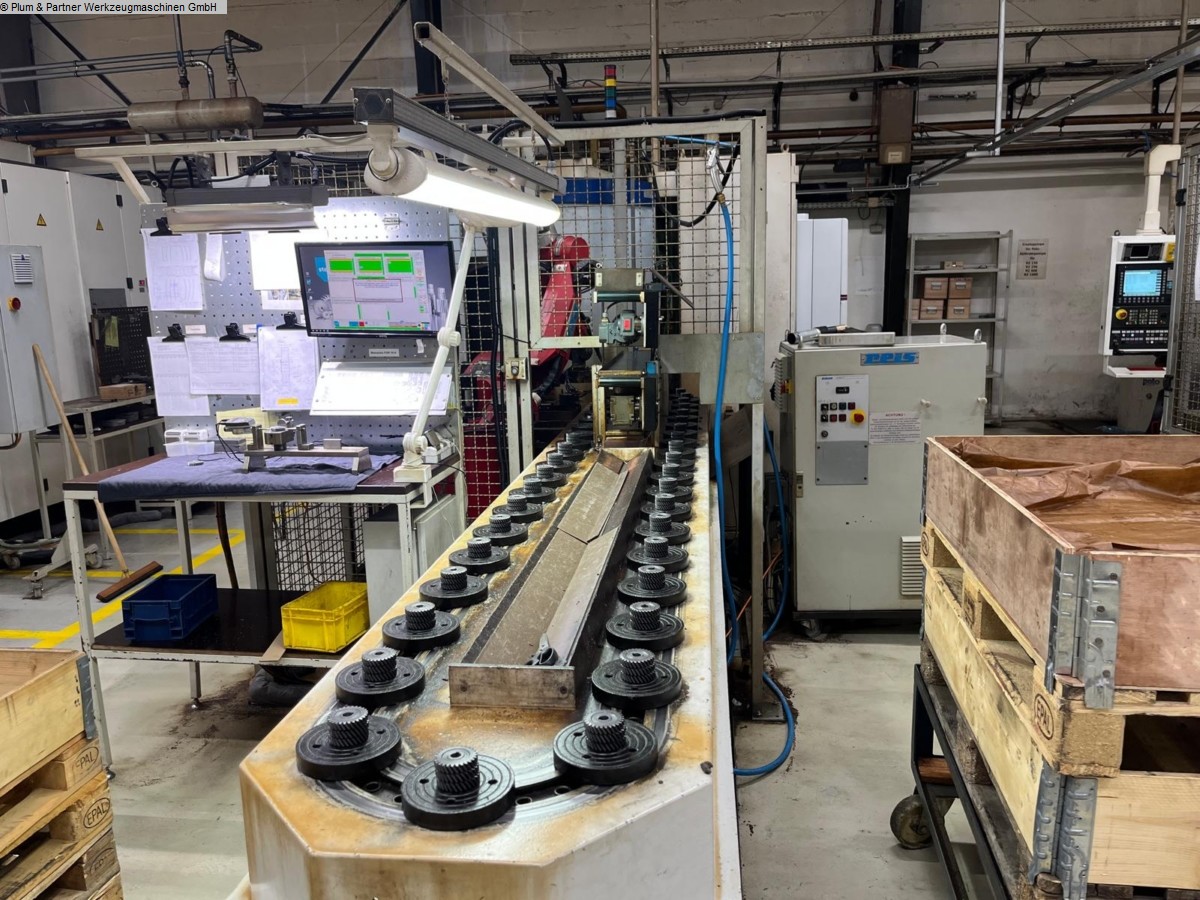

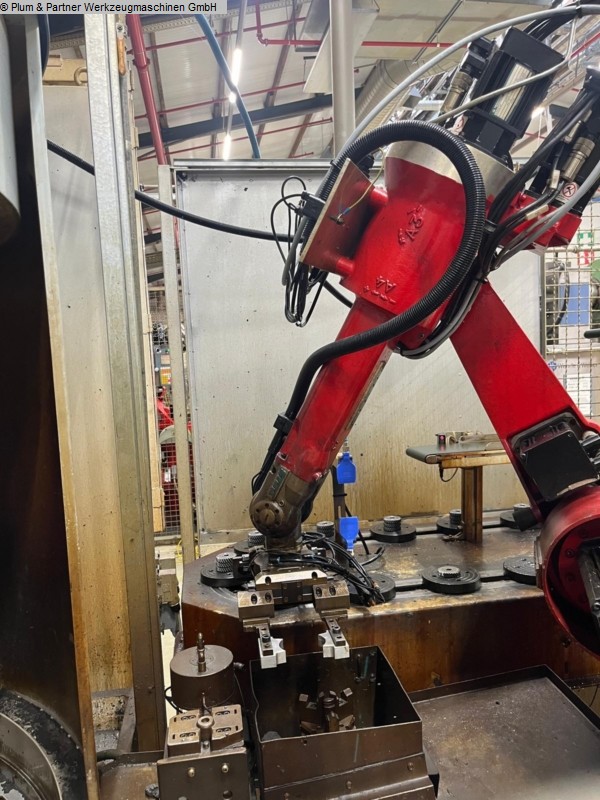

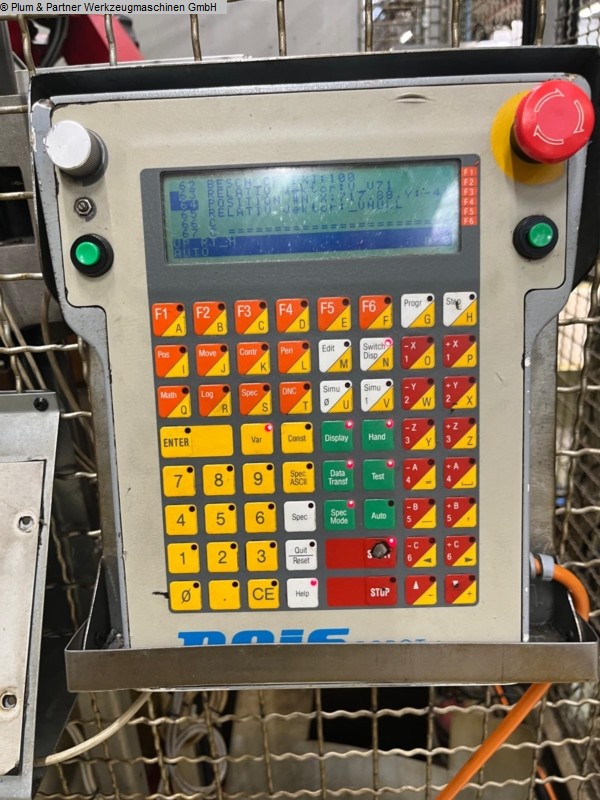

• HandlingroboterReis

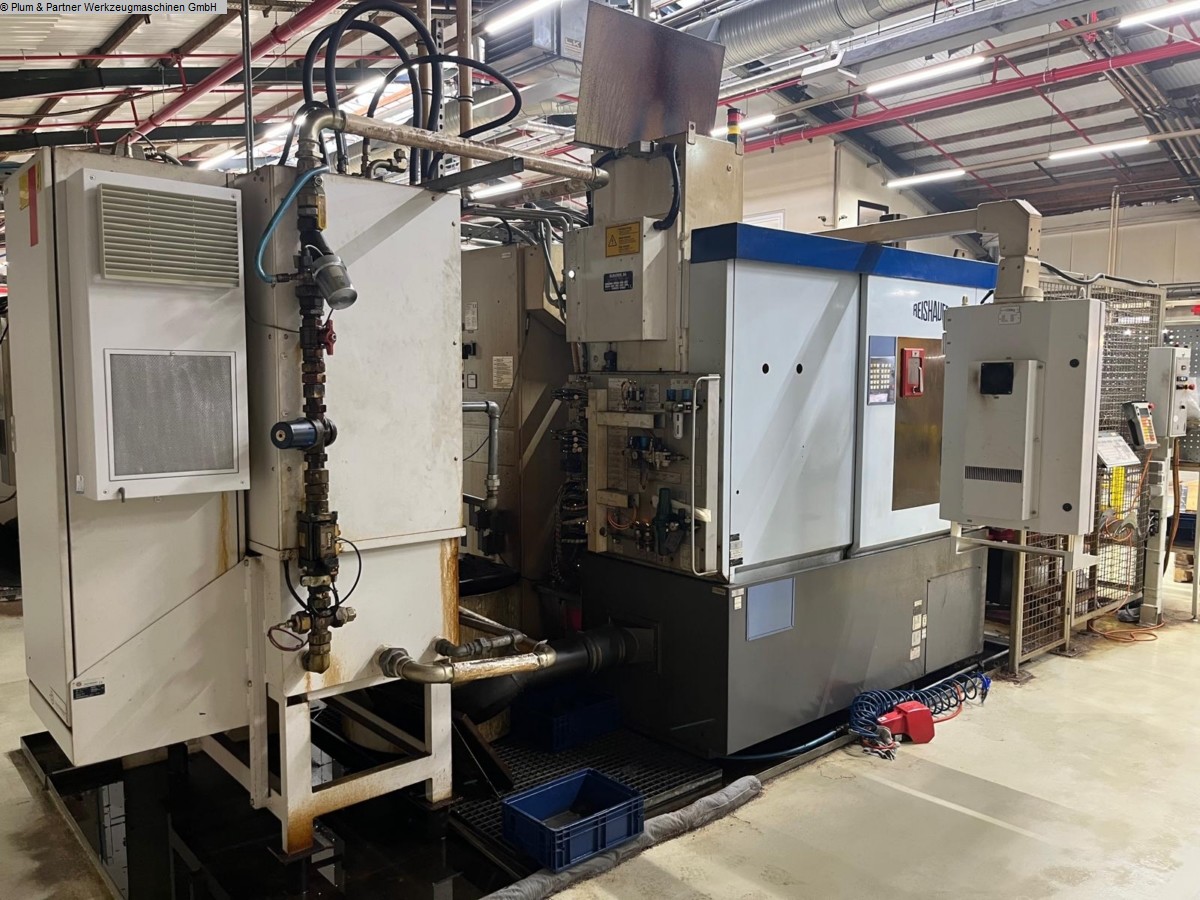

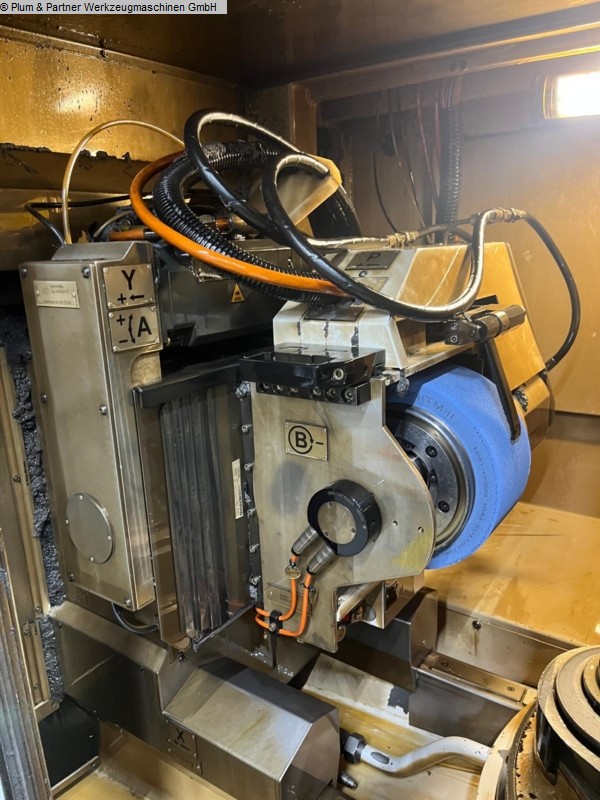

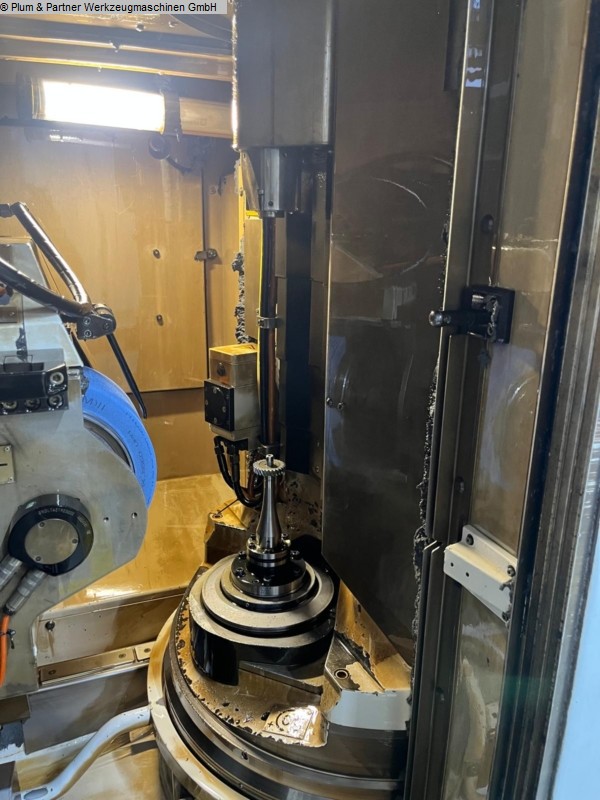

CNC-gesteuerte Zahnrad - Schleifmaschine Die CNC-Steuerung Siemens erlaubt die Eingabe aller relevanten Verzahnungsdaten und das Einrichten des Werkstückes im Dialog mit der Steuerung. Programmiersprache (deutsch/englisch) umschaltbar, und DNC- Schnittstelle für die Ein- und Ausgabe von Daten. Die Maschine arbeitet im kontinuierlichen Wälz-Schleifverfahren mit automatischem Schleifzyklus und mit automatischem Nachprofilieren der Schleifscheibe auf der Maschine. Der Werkstückschwenkwinkel wird elektronisch, schnell und genau verfahren und hydr. geklemmt, bedeutet schnellere Rüstzeit und auch einfachere Teilebeladung. Durch die Shift-Schleifeinrichtung wird das Werkstück während des Schleifens tangential an der Schleifscheibe vorbeigeführt so dass sich ständig gleichförmiges Schleifscheibenprofil im Eingriff befindet. Hydraulische Werkstückspannung mit Außenspannzange und Gegenspitze im Werkstückschlitten, komplette Arbeitsraumabdeckung mit Schiebetüren, separater Schalt- und Steuerschrank, separate Hydraulik-Anlage in Kabine. Keine zugehörige Kühlmittelanlage vorhanden (Zentralversorgung), Eine Kühlanlage mit Saugbandfilter Fabr. Hoffmann, Mod. HSF 150 SE/K, BJ 2007 kann zugekauft werden. Steuerung Siemens, Tankvolumen 2800l, Literleistung 100 l/min, 46 kW, Gewicht 4,5 t, Abmessungen 3,7 x 2,5 x 3,56 m. Es handelt sich um eine Gebrauchtmaschine, daher verkaufen wir unter Ausschluss jeglicher Gewährleistung.
