• x-Weg10000 mm
• y-Weg1500 mm
• z-Weg1000 mm
• Durchgangshöhe1300 mm
• Durchgangsbreite1500 mm

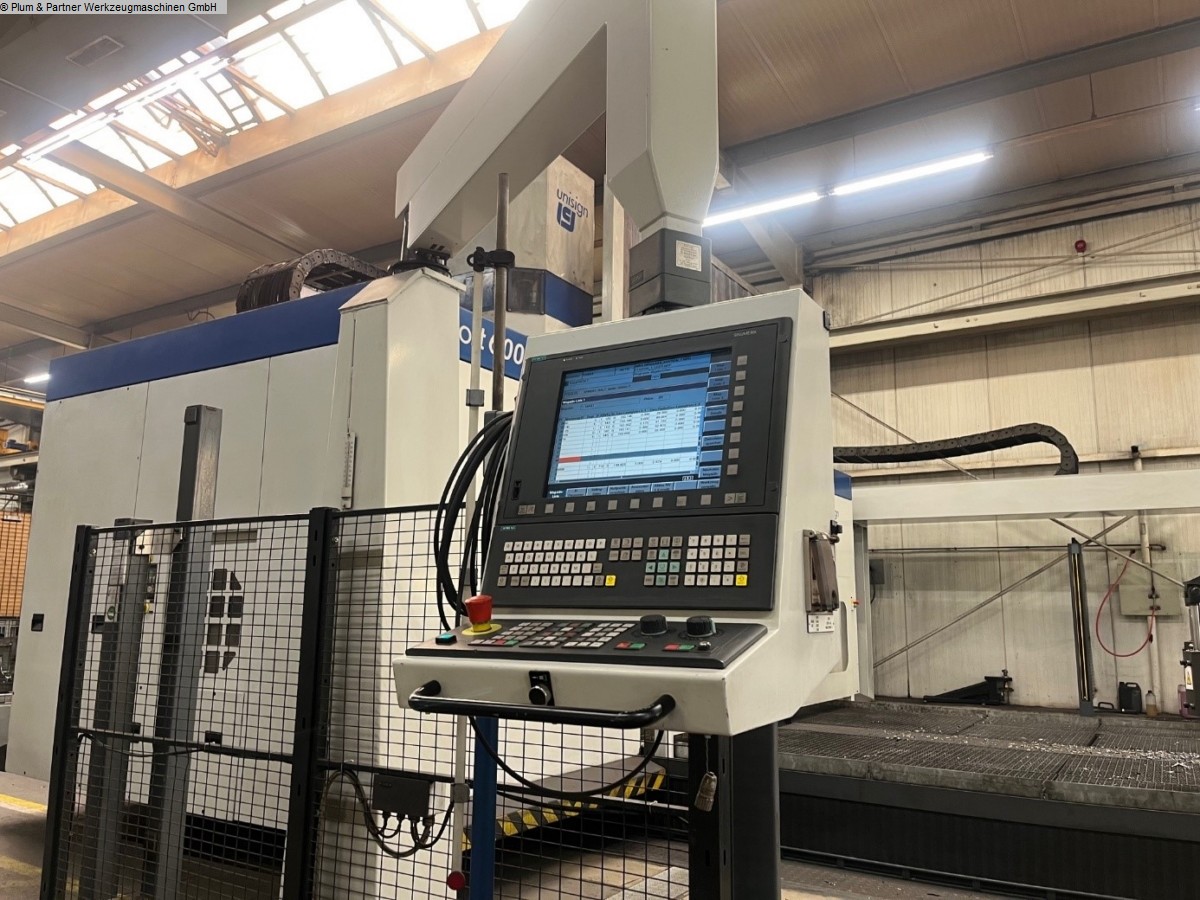

• SteuerungSiemens Sinumerik 840 D
• Drehzahl2 Stufen: 6000 U/min
• Betriebsstunden54821 h
• WerkzeugaufnahmeSK 50
• Bohrleistung120 mm
• GewindeleistungM 55

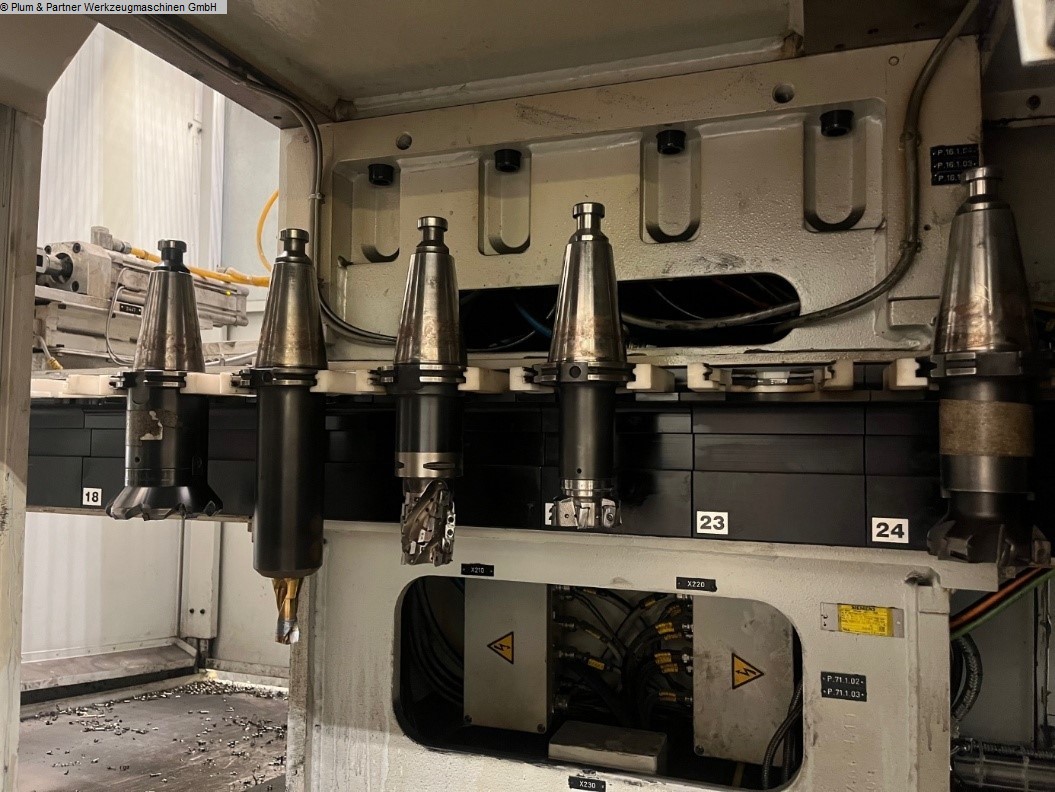

• Werkzeugmagazin: Kettenmagazin30 Stück
• Eilgang X-Achse36000 m/min
• Eilgang Y-Achse30000 m/min
• Eilgang Z-Achse30000 m/min
• Gesamtleistungsbedarf36 kW
• Maschinengewicht ca. t
• Raumbedarf ca.12 x 11 m

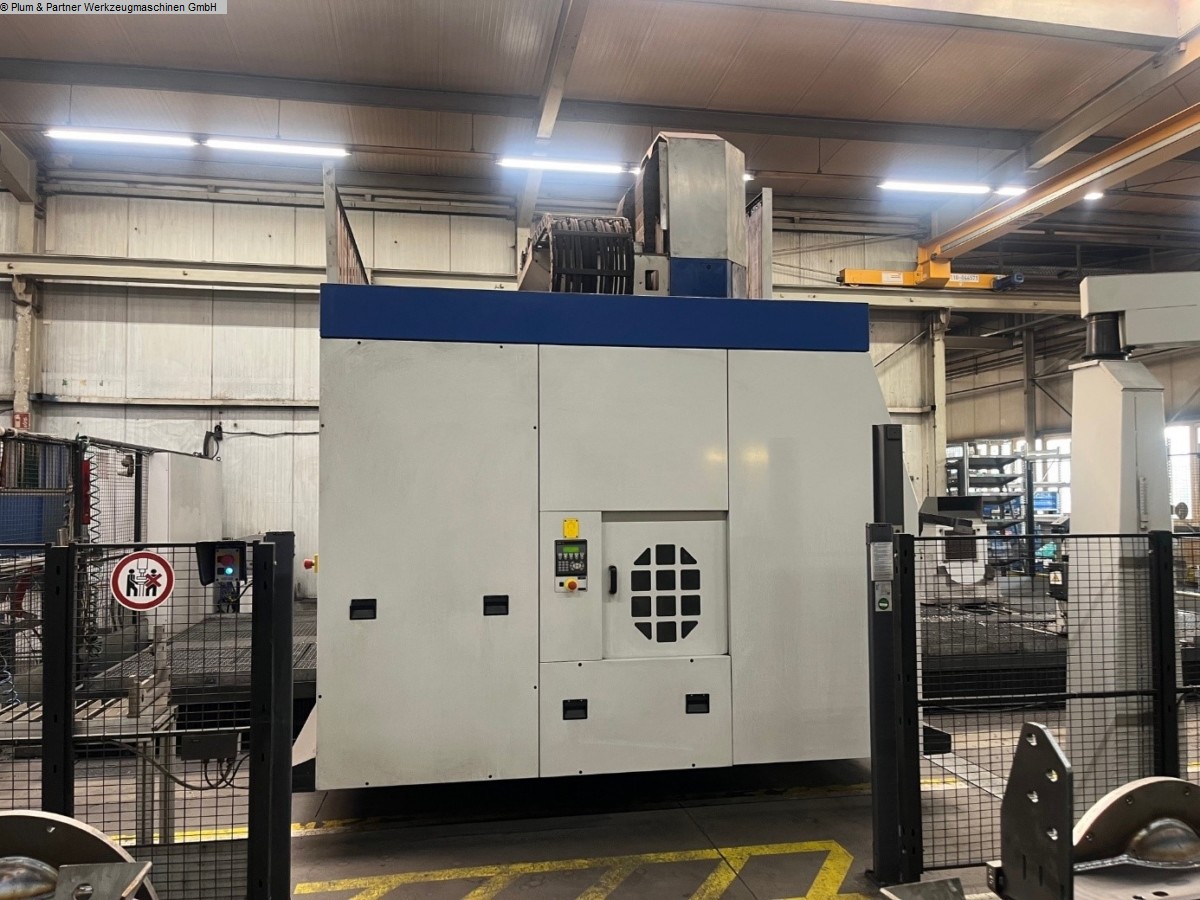

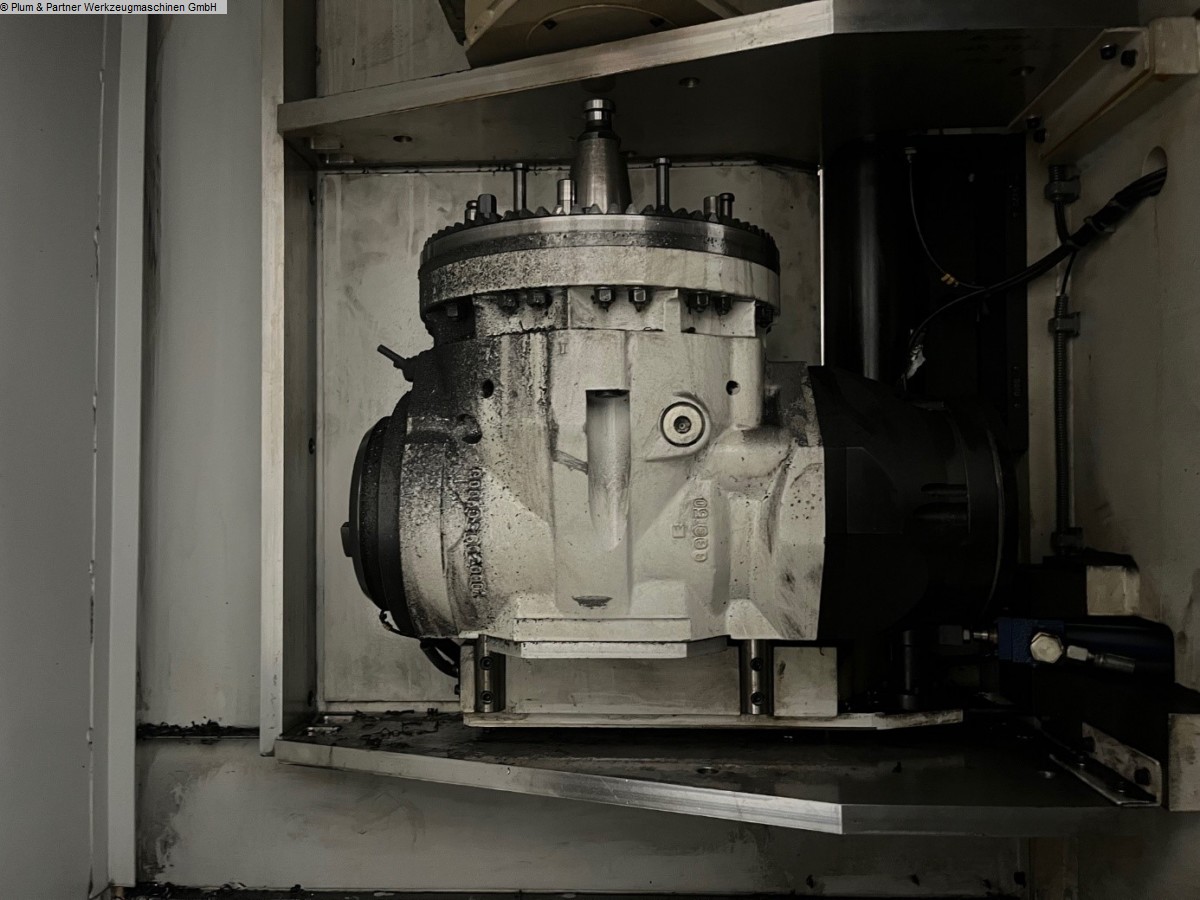

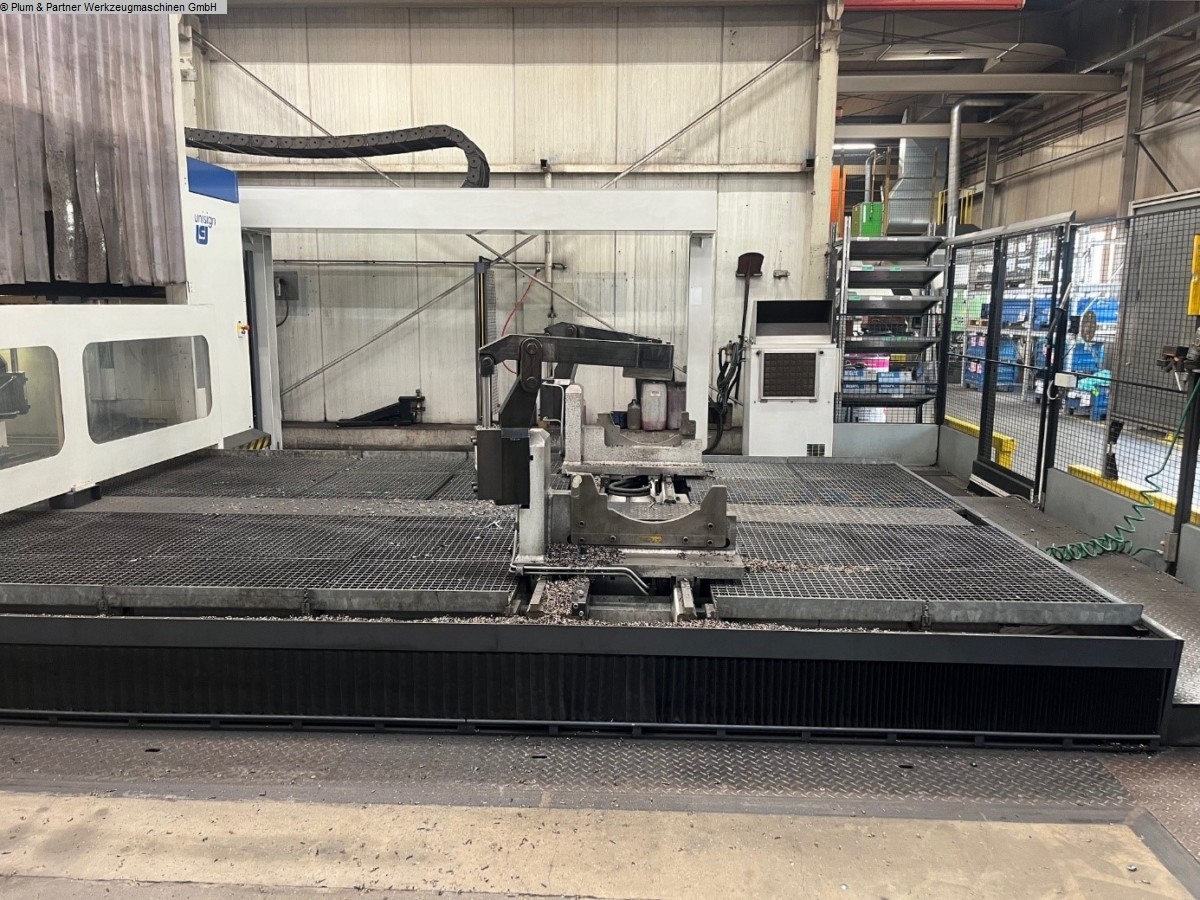

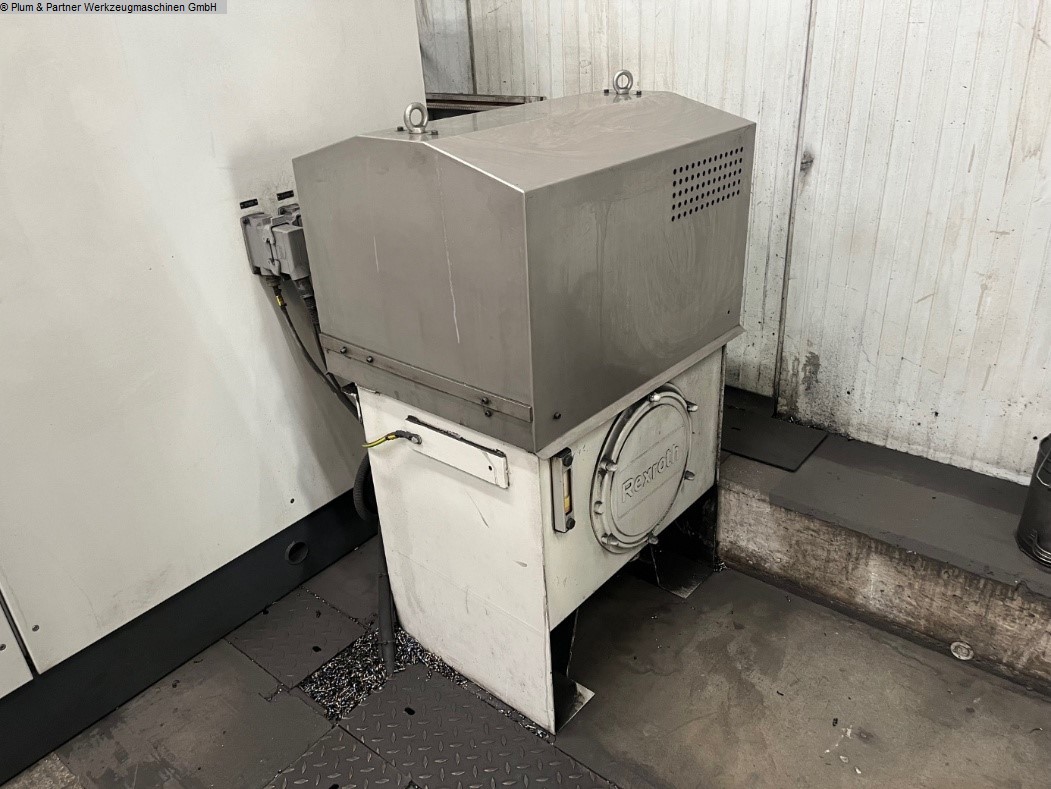

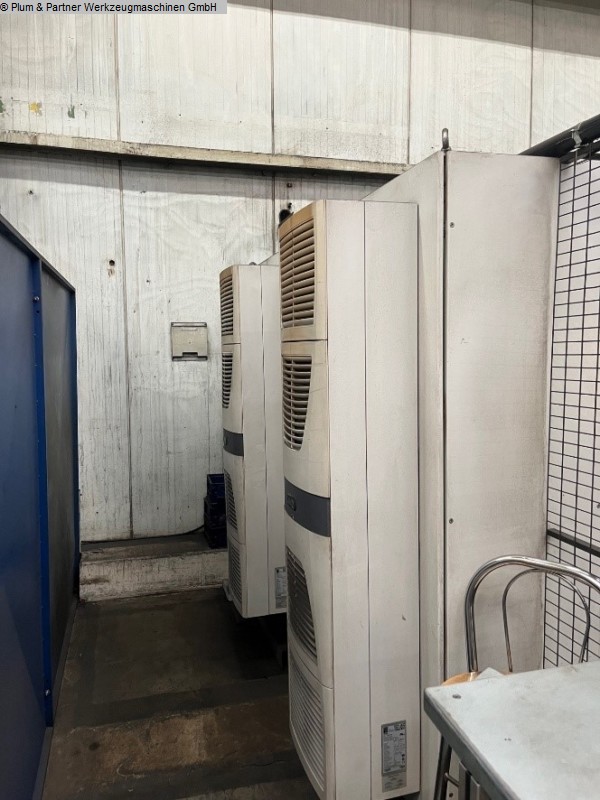

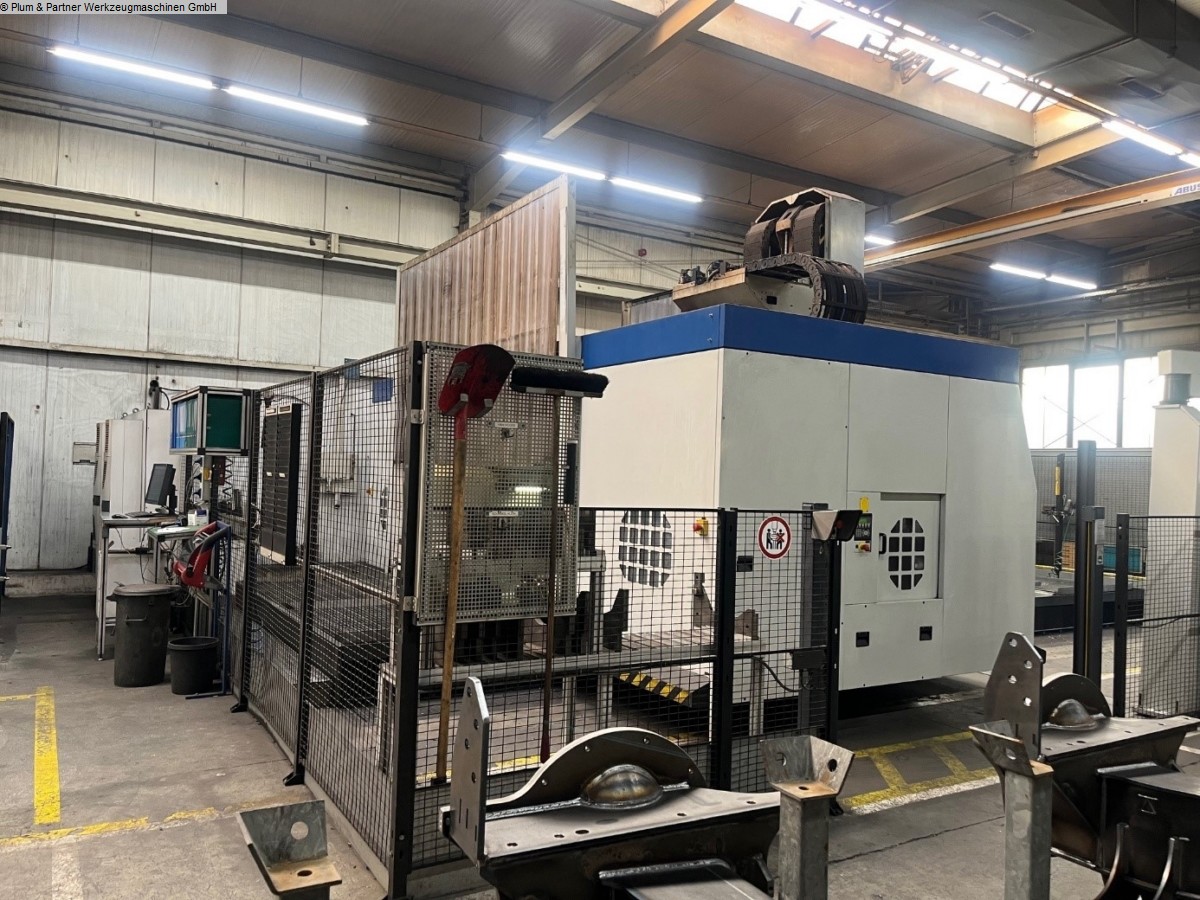

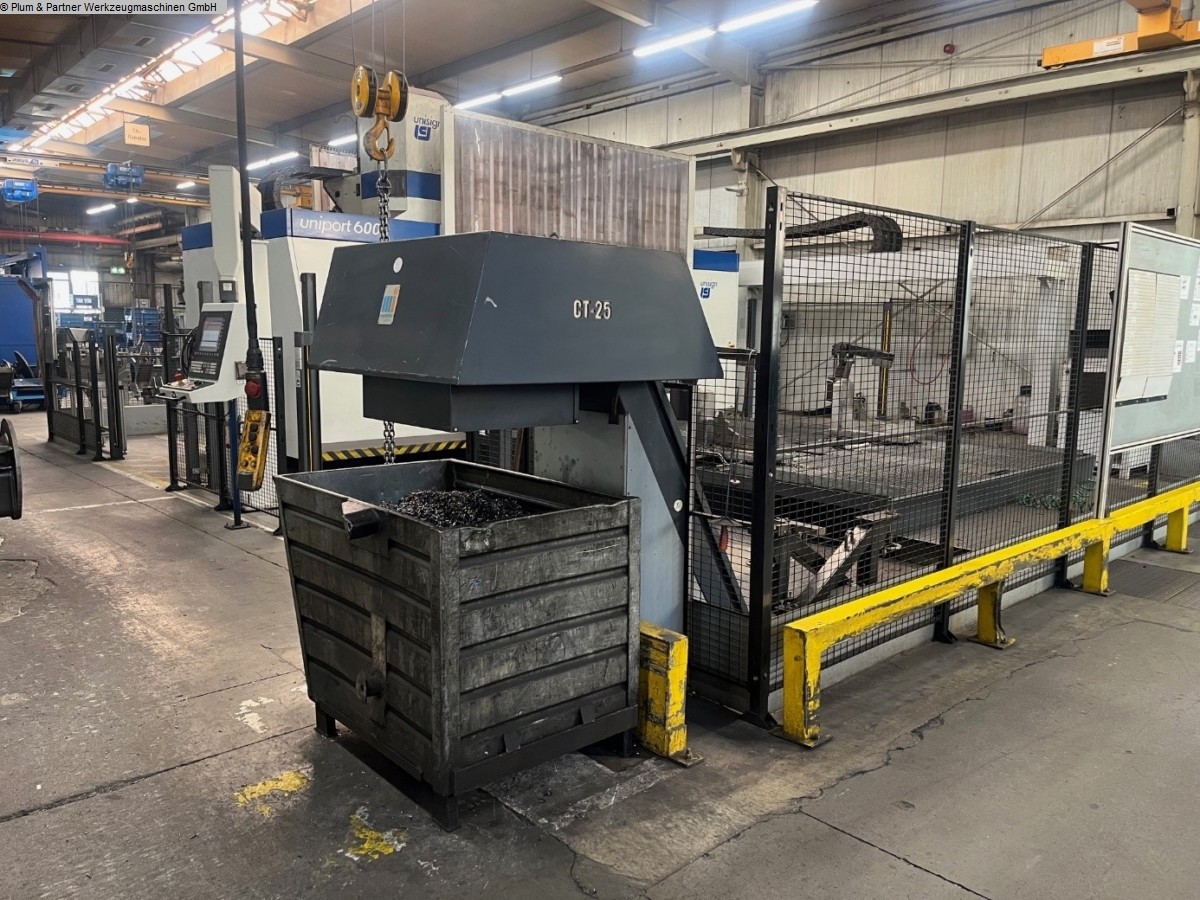

Portalfräsmaschine in Gantry-Bauweise mit verfahrbarer Portalbrücke und stationärem Spanntisch. Eigenschaften: • Spanntisch ausgeführt mit Spannbalken in Querrichtung mit jeweils 750mm Zwischenabstand. Die standardmäßigen Plattenfelder entfallen. Plattenfelder müssten bei Bedarf zugekauft werden. • Hydraulische Spannvorrichtung mit Spannbrücken zur Achsbearbeitung inkl. Hydraulikanlage • Winkelbohr- & Fräskopf, n = 4000 1/min SK50 • Hohe Genauigkeit und Stabilität durch Hirthverzahnung • Automatischer Werkzeugwechsel in den Winkelkopf • Messtaster RWP20.50-M • Pendelbetrieb • Sicherheitszaun mit Lichtgittern Fabrikat Sick • Spanntisch mit Spannbalken in Querrichtung je 750 mm • Werkzeugkettenmagazin am Portalständer mit 30 Plätzen • Maschinen-Kühlanlage • Wasser-Luft-Wärmetauscher im Schaltschrank integriert • Unisign Ferndiagnose für Siemens Sinumerik 840 D • Makrolon Vorhänge an beiden Seiten der Portalbrücke motorisch in der Höhe verstellbar • Trennwand mit Sichtscheibe • Späneförderer mit Scharnierbandausführung. • Aufstell.- und Ausrichtelemente • Dokumentation Zubehör: 1 Stück Winkelbohr- & Fräskopf SK50 im Ersatz 1 Stück Hexagon Messtaster RWP 20.50-M als Ersatz 1 Stück Spannfeld mit T-Nuten 2500x 1200mm welches statt der hydraulischen Vorrichtung auf der Maschine installiert werden kann. Diverse Ersatzteile
