• Blechlänge3000 mm
• Blechbreite1500 mm
• Höhe der Anlage4800 mm
• Anzahl der Fächer18 St.
• Motorleistung7,5 kW
• Raumbedarf ca.4,3 x 4,3 x 4,8 m

Zubehör

• Lichtschrankensteuerung
• Schaltschrank separat
• Steuerpult

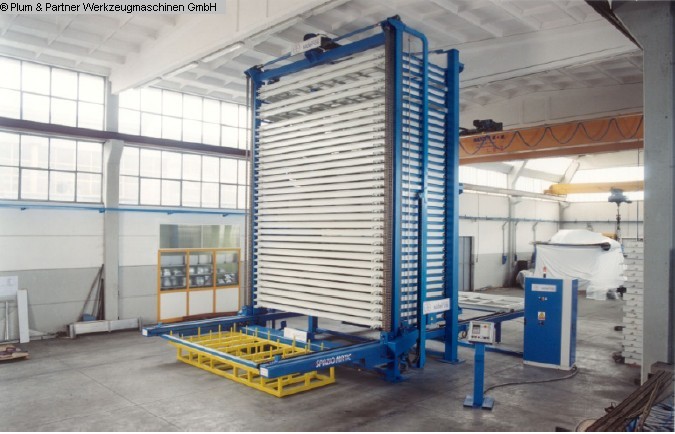

Blechlager: Einturmanlage mit Ein- und Auslagervorrichtung ( Lift ). Steuerung mit Bedienpult und digitalem Display, hier findet die komplette Blechlagerverwaltung ( Stückzahl, Blechart, Fachangabe etc. ) statt. - Tragkraft pro Fach 3000 kg - Gesamtbeladungsgewicht 54 t - Höhe der einzelnen Fächer 140 mm - Montage durch Fachmonteure Konstruktion: Das Blechlagersystem besteht aus einer Stahlrahmenkonstruktion in deren Mitte sich die einzelnen Lagerfächer befinden. Der Lift ist an der Vorderfront positioniert und bewegt sich in senkrechter Richtung auf Gleitführungen. Der Antrieb erfolgt durch Getriebemotor, Kettenrädern und Laufketten jeweils links und rechts am Lagerturm. Die Bewegung der Fächer basiert auf einem weiteren Motor, der über Schneckengetriebe mit Ketten das Fach, welches auf 4 Rollen läuft, vor und rückwärts fährt. Funktion: Sobald die Nummer des gewünschten Faches eingegeben ist, setzt sich der Lift in Bewegung und fährt automatisch zu dem vorprogrammierten Fach, nimmt dieses heraus, transportiert es nach unten und setzt es auf dem Blechauflagegestell ab. Wenn danach eine andere Fachnummer eingegeben wird, fährt der Lift zuerst mit dem zuletzt aufgerufenen Fach zu der alten Position und lagert dieses ein. Danach bewegt er sich zu dem neuen Fach und transportiert es nach unten. Das Blech kann dann mit Stapler oder Vakuumheber weitertransportiert werden. Das beiliegende Foto zeigt eine ähnliche Anlage. Als Ein- und Doppelturmanlage lieferbar. Detallierte Information auf Anfrage. Wir sind Vertreter der Fa. Sideros. Das beigefügte Youtube-Video zeigt die Funktion, allerdings mit einer Doppelturm-Anlage.
